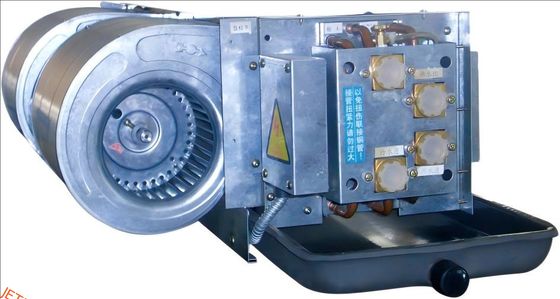

یک واحد فن کویل (FCU)، که به عنوان واحد فن کویل عمودی (VFCU) نیز شناخته می شود، دستگاهی است که از یک مبدل حرارتی (کویل) و یک فن. FCUها معمولاً در سیستم های HVAC ساختمان های مسکونی، تجاری و صنعتی که از تهویه مطبوع اسپلیت کانالی یا خنک کننده مرکزی استفاده می کنند، استفاده می شوند. FCUها معمولاً به داکت و یک ترموستات متصل می شوند تا دمای یک یا چند فضا را تنظیم کنند و در صورت استفاده با چیلرها به واحد هواساز اصلی برای هر فضا کمک کنند. ترموستات سرعت فن و/یا جریان آب یا مبرد را به مبدل حرارتی با استفاده از یک شیر کنترل، کنترل می کند.
ویژگی ها:
- واحد فن کویل کانالی
- واحد فن کویل FCU
- کویل بخاری
- نام محصول: واحد فن کویل
- ردیف های کویل: 4 ردیف ---- 3 ردیف
- موتور: موتور خازنی تک فاز
- فن: فن سانتریفیوژ ورودی دوگانه
- منبع تغذیه: 220 ولت، 50 هرتز
- لوله تخلیه: 3/4 اینچ
- اختیاری
* هیتر برقی (PTC)
* جعبه هوای برگشتی
* موتور DC بدون برس
پارامترهای فنی:
مدل
مورد |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
هوای استاندارد
حجم (m³h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W) ظرفیت خنک کننده |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W) ظرفیت گرمایش |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (اختیاری) |
توان (KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| جریان الکتریکی (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
فشار استاتیک (Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
سطح نویز (dB(A)) |
S |
≤37 |
≤39 |
≤41 |
≤43 |
≤45 |
≤46 |
≤48 |
≤50 |
≤52 |
|
| E |
≤40 |
≤42 |
≤44 |
≤46 |
≤47 |
≤48 |
≤50 |
≤54 |
≤56 |
|
کویل |
نوع |
لوله های مسی با خلوص بالا و پره های خنک کننده آلومینیومی |
جریان آب(1000kg/h) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
افت فشار (KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| حداکثر فشار کاری(MPa) |
1.6 |
موتور
|
ورودی برق |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| تعداد |
1 |
2 |
فن |
نوع |
فن سانتریفیوژ ورودی دوگانه |
| تعداد |
1 |
2 |
3 |
4 |
یادداشت ها:
1. شرایط تبرید: DB=27℃, WB=19.5℃, TW₁=7℃, △TW=5℃; شرایط گرمایش: DB=21℃, TW₁=60℃, △TW=10℃.
2. ظرفیت های خنک کننده و گرمایش مقادیر در سرعت بالا هستند. در حجم هوای متوسط، تقریباً 84٪ از مقادیر جدول هستند. در حجم هوای کم، تقریباً 74٪.
3. کویل یک لوله 3 ردیفه با تراکم پره 12 پره در اینچ است. برای انواع دیگر مانند لوله های 2 ردیفه، لطفاً جداگانه مشخص کنید.
4. مقادیر نویز باید تحت شرایطی که با الزامات مربوطه در استاندارد ملی GB-T19232-2003 مطابقت دارد، آزمایش شوند.
5. توان نامی پلاک موتور این محصول، توان خروجی است، در حالی که توان نشان داده شده در جدول بالا، توان ورودی موتور است. لطفا توجه داشته باشید!
6. در شماره مدل های بالا، ارقام داخل پرانتز نشان دهنده حجم هوای پرسرعت است: مقدار ×10 m³/h. مثال: FP-34 حجم هوای 340 m³/h دارد.
برنامه های کاربردی:
واحدهای فن کویل JETEX محصولات HVAC همه کاره ای هستند که برای طیف گسترده ای از کاربردها در تنظیمات مختلف مناسب هستند. این واحدهای فن کویل داخلی برای ارائه راه حل های خنک کننده و گرمایش کارآمد در فضاهای مسکونی و تجاری طراحی شده اند. مدل های FP-200 تا FP-1400 طیف متنوعی از گزینه ها را برای پاسخگویی به اندازه های مختلف اتاق و الزامات خنک کننده ارائه می دهند.
سوالات متداول:
س: نام تجاری واحد فن کویل چیست؟
پاسخ: نام تجاری واحد فن کویل JETEX است.
س: شماره مدل های موجود برای واحد فن کویل چیست؟
پاسخ: شماره مدل های موجود از FP-200 تا FP-1400 متغیر است.
س: واحد فن کویل در کجا تولید می شود؟
پاسخ: واحد فن کویل در گوانگژو، چین تولید می شود.
س: آیا می توان از واحد فن کویل برای اهداف مسکونی و تجاری استفاده کرد؟
پاسخ: بله، واحد فن کویل برای کاربردهای مسکونی و تجاری مناسب است.
س: چه نوع گارانتی برای واحد فن کویل ارائه می شود؟
پاسخ: برای اطلاعات مربوط به گارانتی، لطفاً به سیاست گارانتی ارائه شده توسط سازنده مراجعه کنید.
